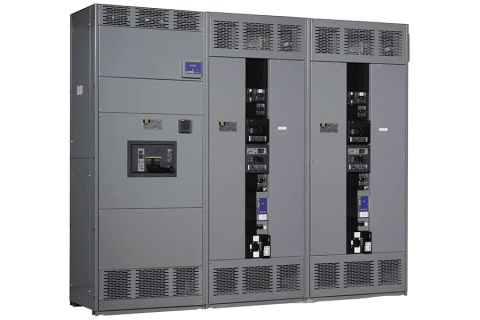

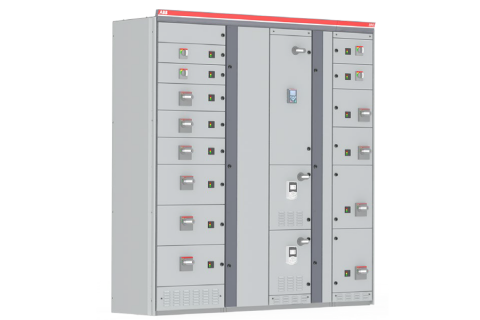

美标低压配电柜一直是客户的首选产品，带来了低压开关柜技术的创新突破。制造和测试均符合UL1558、ANSI C37.20.1和ANSI C37.20.7标准中的所有相关要求。

帮助制造工业的用户适应不断变化的市场需求的挑战并创造企业发展的机遇。核心是叠层母排系统，它取代了传统的水平和垂直母排系统。叠层母排系统从设计上实现防故障电弧等安全性能。综合了最新的安全平台的连通性和智能化，是一款出类拔萃的低压开关柜。

主要优势

革命性的设计消除了接触带电母排（电弧引燃防护区）的危险，保证维护人员的安全

降低机械故障引起的电弧风险，缩短维护停机时间

与传统母线系统相比，减少了 92% 的母线部件

抽屉更紧凑，尺寸更小，开关柜占地面积缩小 25%，降低开关设备室的资本支出

出色的散热性能，减少了 20% 发热量，节省能源，降低成本

先进的高性能高耐用的抽屉一次接插件

符合UL1066标准、100%额定电流等级的 Emax 断路器

主要特性

额定绝缘电压 : 1000VAC

额定运行电压 : 690VAC

水平母线最大额定短时耐受电流 : 120KA 1S

主母线最大电流 : 7300A

垂直母线最大电流 : 3300A

分隔形式 : Form 2b/3b

防护等级 : IP 22/32

模块化低压开关柜，工作条件至 400/415 V、3200 A

遵循 GB/T 7251.1/.12、IEC 61439-1/-2 和 IEC 61641 第 3 版的要求并且通过型式试验

被动电弧防护标准 1 至 7，通过 IEC TR 61641 第 3 版要求的测试（至 400 V、80 kA / 500 ms）

叠层母排系统至 3200 A，80 kA / 1 s

抽屉式和插入式电机回路和馈电回路

与时俱进，未来陆续发布更高的工作条件和更多功能

满足ETL、UL、CE、CSA及IEC相关认证标准

采用断路器技术的进线柜、馈电柜和母联柜，不论是抽出式结构，还是固定安装式，均包含3V/3W型断路器.ANSI type 2B防内部故障电弧等级，在低压二次小室的门打开的情况下，也能可靠保护操作人员的安全

电缆馈电回路用配电柜采用固定安装式结构型式，根据用户要求，可装配塑壳断路器.

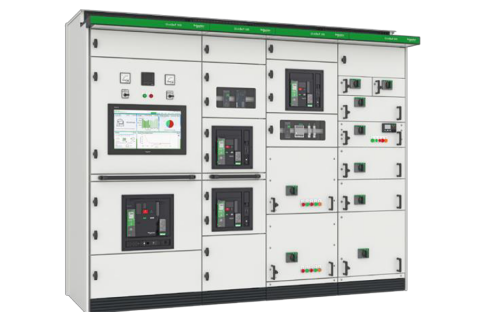

装有电动机回路及电缆馈电回路的抽出式设计具有优异的安全性及适用性，并提供了较高的操作方便性.

无功功率补偿柜能降低变压器和电缆的负载，减少传输损耗，节约用电费用.

根据负载结构，补偿柜可装配非扼流型或扼流型电容器组件.

采用3NJ4条形熔断器式开关和3NJ6条形熔断器安装技术的电缆馈电配电柜，结构紧凑。

满足不同的使用需求，各种规格的水平母线方案，满足了各种不同的需求。

数字化空气断路器（ACB）的进/出线端和抽出式单元的一次插安装集成温度传感器

通过 ABB 的智能电气设备（如电机控制器 M10x、馈电管理单元 FC610、断路器 Emax 2、Tmax XT等）进行电参量和设备运行状态检测

通过浏览器访问本地部署的设备运行监管系统收集和分析的数据

通过串行协议（Modbus RTU、Profibus DP）和基于以太网的协议（Modbus TCP、Profinet、IEC 61850）连接到工厂的监测和控制系统

可选的云端设备健康管理系统
